KONSTRUKCIJA I SOFTVERSKO INŽENJERSTVO
ARCADIASOFT CONSTRUCTION & ENGINEERING SOFTWARE
Imamo više od 20 godina iskustva u kreiranju računarskih aplikacija za građevinsku industriju i više od 100 proizvoda za arhitekte i inženjere. Naši programi obuhvataju sve od strukturnog dizajna, dizajna enterijera i instalacija, preko izračunavanja energetske efikasnosti zgrada, do projektovanja okoline zgrada.
Vidi više
ArCADia BIM
Pojava ArCADia BIM sistema je logična posledica filozofije ArCADiasoft-a da zadovolji potrebe dizajnera u svim fazama razvoja projekta. Sistem inteligentno podržava i koordinira sve učesnike tokom procesa dizajniranja u skladu sa BIM (Building Information Modeling) tehnologijom, dok stvara sveobuhvatan bazu podataka o zgradama. Omogućava potpunu kontrolu i bezbednost u svim fazama dizajna, dok istovremeno pojednostavljuje i ubrzava implementaciju.
Vidi više
ArCADia BIM
Rad u CAD okruženju koristeći BIM alate. Kreiranje objekata i brza izrada dokumentacije.
€1170
NTERsoft-INTELLICAD
Saradnja sa BIM aplikacijama. Uvoz IFC fajlova i projekata iz Revita. Konstrukcijske linije. DWG 2018 bez konverzije.
€395
ArCADia-RAMA
Strukturna analiza i dizajn te verifikacija ravnih i prostornih štapnih konstrukcija. Projektovanje sa dodatnim modelima prema Evrokodovima.
€1230
EuroConnections
Dizajn i verifikacija kapaciteta tipičnih jednoravninskih okvira i rešetkastih struktura veza prema Evrokodu 3.
€759
ArCADIA BIM
Softver zasnovan na dobro poznatoj i već godinama razvijenoj CAD platformi, koja garantuje punu kompatibilnost sa DWG formatom.
Prvi poljski softver za građevinsku industriju koji omogućava projektantu da radi u skladu sa BIM tehnologijom.
Softver koji koristi mnoge solucije koje značajno ubrzavaju rad na projektovanju u građevinskoj industriji. Korišćenjem objekata kao što su višeslojni zid, vrata ili prozori, korisnik može brzo kreirati CAD crteže, bez gubitka bilo čega od pune kompatibilnosti projekta sa DWG formatom.
Program ArCADia završava Autodeskov monopol na tržištu CAD programa, okončavajući neosnovano prekomerno određivanje cena i dokazujući da program visokog kvaliteta i funkcionalnosti može biti dostupan po ceni koja odgovara mogućnostima svakog projektanta.
Vidi više
ArCADIA softver sadrži:
- Podrška za BIM tehnologiju, objektnu orijentisanost u arhitektonskom dizajnu.
- Gotovi arhitektonski elementi: višeslojni zidovi, stepenice, baze, stubovi, dimnjaci, prozori i vrata.
- Poređenje i spajanje dokumenata.
- Automatski unos spratova, dodatna podrška za projektovanje Teriva plafona.
- Crtanje ravne i prostorne tehničke dokumentacije i njeno snimanje u izvorni DWG format karakterističan za većinu CAD aplikacija.
- Rad na slojevitom crtežu sa mogućnošću korišćenja grupa, blokova, spoljašnjih referenci i rasterskih pozadina.
- Precizno crtanje sa mogućnošću korišćenja kartezijanskih i polarnih koordinata, karakterističnih tačaka i praćenja.
- Rad na modelu iz stvarnog sveta sa mogućnošću štampe u bilo kojoj razmeri na određenom listu papira.
- Generisanje lista.
- Podrška za IFC format. Mogućnost razmene projektnih podataka sa drugim programima.

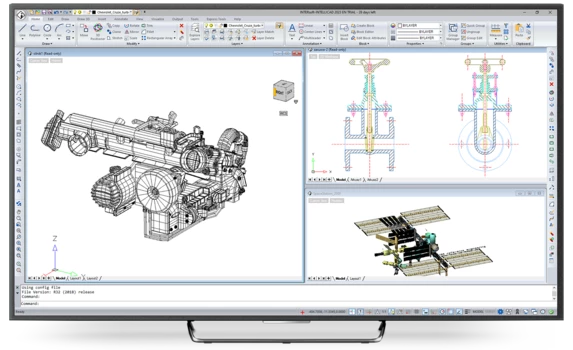

INTERsoft-INTELLICAD 2024
Moćan alat za precizno crtanje. Novi grafički interfejs osigurava intuitivan rad i ne ometa navike CAD projektanta.
Šta je novo u INTERsoft-INTELLICAD 2024?
- Unos aksijalnih linija u krugove i označenih paralelnih ili bilo kojih linija.
- Uvedeno čuvanje iz DWG formata u IFC format (radi za AEC objekte).
- Uvedeno skaliranje blokova.
- Uvedene Spline CV i Extract izolinske krivulje i podrška za krivulje u 3D traci.
- Funkcija SUPERHATCH koja omogućava popunjavanje područja teksturom učitanom iz datoteke. Šrafira područje koristeći odabrani slikovni objekat, blok objekat, spoljašnju referencu ili objekat pokrova.
- Crtanje 3D spirala.
- OpenGL ES grafički drajver postavljen kao podrazumevani u programu.
- Brzi prozor za svojstva elementa, njihove postavke u Postavkama crteža i postavke panela Brza svojstva u Prilagodbi.
- Uvedena karakteristična tačka - Geometrijski centar.
- Čuvanje tabele u CSV format proračunske tabele.
- AEC menadžer stilova, menadžer nivoa i alati za nivoe, editor i konfigurator krova sa više nagiba i poda.
- Brza funkcija Trim.
- Korekcija podrške drajvera za namenski virtuelni PDF štampač.

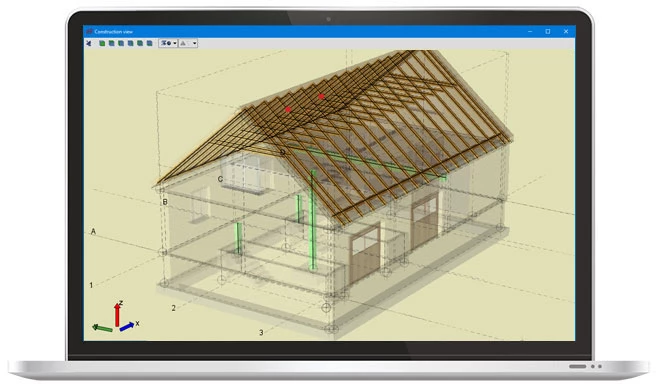

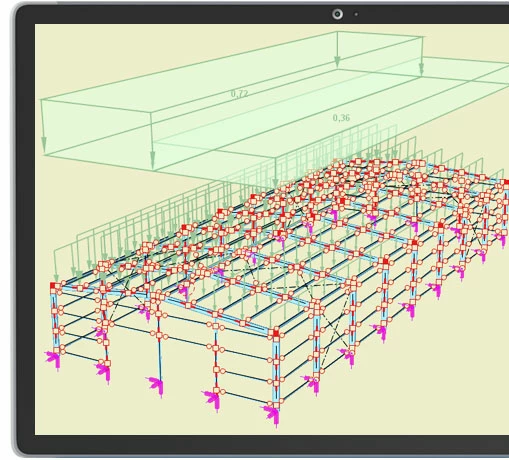

ArCADia-RAMA 19
Alat dizajniran za građevinske inženjere specijalizovane za konstrukcije.
Podaci se intuitivno unose u program - građevinska geometrija se može definisati samo pomoću miša. Program radi sa CAD tipom aplikacija i ArCADia-ARCHITECTURE sistemom.
Dostupni su osnovni generatori funkcija.
ArCADia-RAMA sadrži biblioteku valjanih i hladno oblikovanih profila, armirano-betonskih i drvenih elemenata. Program se može koristiti za jednostavno umetanje ravnih i prostorno štapnih konstrukcija, od malih sistema sa nekoliko štapova do velikih 3D struktura koje sadrže stotine štapova i čvorova.
Zato je moguće projektovati takve građevinske sisteme kao što su: višespratni i višerazinski okviri, ravne i prostorne rešetke, rešetkasti tornjevi, membranske konstrukcije, štapne rešetke, itd. Program omogućava rad sa modulima za projektovanje i verifikaciju prema Eurokodovima: EuroReinforcedConcrete, EuroFooting, EuroWood, EuroSteel, EuroSteel BUILT-UP.
ArCADia-RAMA MODULI ZA PROJEKTOVANJE I VERIFIKACIJU:
DOWNLOAD FREE TRIAL
- EuroReinforcedConcrete
- EuroFoundation
- EuroWood
- EuroSteel
- EuroSteel COMPOSITE
DOWNLOAD FREE TRIAL

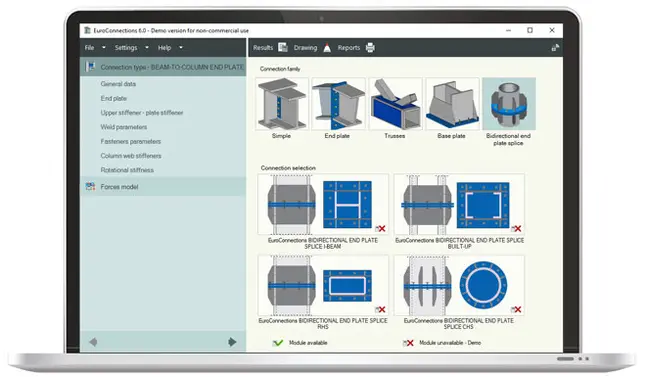

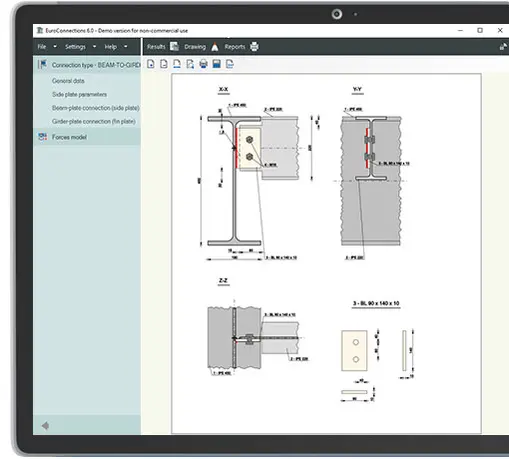

EuroConnections 6
Dizajniranje i verifikacija nosivosti tipičnih uniplanih okvira i rešetkastih veza u čeličnim konstrukcijama prema standardu PN-EN 1993-1-8:2006.
Zavareni ili zakovani spojevi u različitim vrstama spojeva.
Mogućnost kreiranja modela za kruti, polukruti ili nominalno zakovani spoj.
Različiti dodatni komponente za spojeve mogu se koristiti, u zavisnosti od specifične vrste spoja: bočna ploča, ploča za zakretanje, ploča za prekrivanje ivica, ploča za podlogu, ploča za osnovu, ploča za ojačanje, rameni deo, ploča za škarasti spoj, ploča za vezivanje, itd.
Program radi u samostalnom režimu rada ili kao modul za projektovanje čeličnih veza u ArCADia-RAMA programu.
Program generiše količinsku listu za konektore i druge komponente korišćene u spoju.
Program stvara napredni i dinamični prikaz dizajniranog modela spoja, koji se takođe može sačuvati u uređivom fajlu u DXF formatu.
Izveštaji sa rezultatom verifikacije mogu se kreirati u RTF ili PDF formatu u četiri različita nivoa detaljnosti, sa opcijom prilagođavanja obima od strane korisnika."
Podržani su sledeći tipovi spojeva: SIMPLE grupa:
- BEAM-TO-GIRDER jednostavan spoj +DXF
- BEAM-TO-COLUMN jednostavan spoj +DXF
- BEAM SPLICE spoj +DXF
END PLATE grupa:
- BEAM-TO-COLUMN END PLATE spoj +DXF
- BEAM-TO-BEAM END PLATE spoj +DXF
TRUSSES grupa:
- TRUSS GUSSET PLATE spoj +DXF
- WELDED TUBULAR TRUSS čvor +DXF
BASE PLATE grupa:
- I-BEAM COLUMN BASE +DXF
- DOUBLE-BRANCH COLUMN BASE +DXF
- RECTANGULAR HOLLOW SECTION COLUMN BASE +DXF
- CIRCULAR HOLLOW SECTION COLUMN BASE +DXF
BIDIRECTIONAL END PLATE SPLICE grupa:
- END PLATE I-BEAM SPOJ +DXF
- END PLATE DOUBLE-BRANCH PROFILE SPOJ +DXF
- BIDIRECTIONAL END PLATE SPLICE ZA RECTANGULARNE CEVI +DXF
- BIDIRECTIONAL END PLATE SPLICE ZA OKRUGE CEVI +DXF
